2019/01/30
ROHM与意法半导体共同推出车电无线充电解决方案
半导体制造商ROHM（总公司：日本国京都市）推出支持近距离无线通信NFC*1的车电无线充电解决方案
本解决方案由ROHM研发中的车电级(满足AEC-Q100标准*2)无线充电控制IC「BD57121MUF-M」（发射端）、加上意法半导体（以下称为「ST」）开发的NFC读取IC「ST25R3914」以及控制用8位微控制器「STM8A系列」所构成。
该解决方案支持WPC*3的Qi标准EPP(Extend Power Profile)，可实现15W供电，属于多线圈型产品（可充电范围约单线圈型的2.7倍），充电范围更宽，可满足车电领域的充电需求。由于无线充电技术可提高连接器的安全性、防水性及防尘性，在以智能型手机等行动装置为主的领域中已日渐普及，而在饭店、机场、咖啡馆、汽车中控台等相关设备的应用也正快速发展中。目前普及速度最快的WPC Qi标准，已获得欧洲汽车标准组织「CE4A*4」采用于车电的充电标准，预计2025年将会有更多汽车导入支持Qi标准的充电座。
另一方面，在充分利用NFC认证功能的情况下，不仅可透过Bluetooth®／Wi-Fi的配对与车电信息娱乐装置连动，同时也有望应用在中控锁、引擎启动以及共享汽车系统等方面。在这种背景下，作为WPC的正式成员，ROHM利用在无线充电控制IC领域的优势和卓越实绩，与ST的车电NFC读取IC相结合，推出了支持NFC的车电无线充电解决方案。
这两大技术的结合，非常有助于以智能型手机为核心的车电应用技术的创新，并仅需一个动作即可同时完成行动装置充电以及车内Bluetooth®／Wi-Fi网络配对。另外，采用本解决方案的公板已经于2019年1月16日～18日在Tokyo Big Sight所举办的「日本国际汽车电子技术及与配件博览会(AUTOMOTIVE WORLD)」中展出。
ROHM正计划销售该公板的样品，与已发售的Qi认证合格的接收端公板「BD57015GWL-EVK-002」相结合，可轻松实现支持WPC Qi标准EPP的车电无线充电。
支持NFC的车电无线充电解决方案特点
1．异物检测（检测智能型手机内的NFC卡）如果在发射端和接收端之间存在金属物体，因金属发热可能导致壳体变形或烫伤，为防患于未然，Qi标准要求必须配置金属类异物检测功能，但却造成天线检测可能会破坏NFC卡（Suica等）等问题。透过与NFC功能相结合，可检测到插入智能型手机内部等的NFC卡，从而可防止因磁场带来的损坏。
2. 利用NFC装置认证轻松实现车内娱乐系统

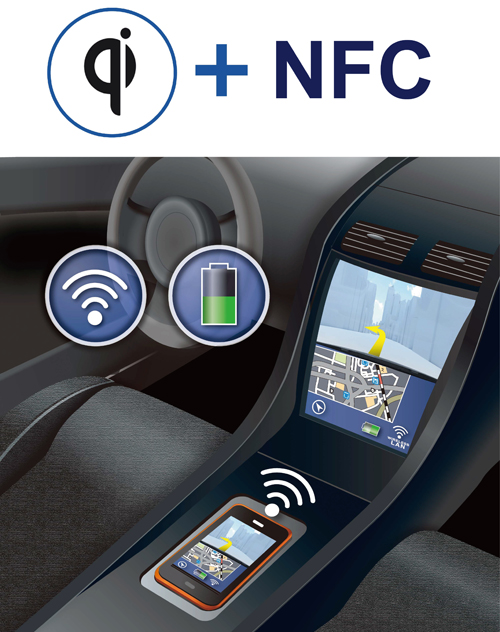

过去当智能型手机和车内信息娱乐装置相连接时，每次都需要进行Bluetooth®和Wi-Fi配对设定。而透过无线充电与NFC相结合，不仅可对智能型手机等行动装置进行充电，还可透过NFC认证进行实时配对，自动连上车内Bluetooth®／Wi-Fi网络系统。仅需将智能型手机放在车内的充电台上，即可轻松实现车内信息娱乐装置画面共享和导航系统连动。
3. 利用NFC的个人认证实现共享汽车
透过NFC系统将汽车与智能型手机相连结，未来还有望实现无需传统钥匙或专用卡片的共享汽车系统。
关于ROHM的无线充电技术
作为WPC的正式成员，ROHM从WPC Qi标准的制定阶段开始就积极参与，研发出多款如15W级控制IC和参考设计等满足市场需求的产品。2016年，业界首款取得15W级Qi认证的公板「BD57020MWV-EVK-001」（发射端）和「BD57015GWL-EVK-001」（接收端）开始在网络上销售，有效促进无线充电的普及。本次又开发出支持AEC-Q100标准的车电无线充电控制IC「BD57121MUF-M」（发射端）。
关于ST的NFC读取IC
车电NFC读取IC ST25R3914/3915可支持ISO14443A/B、ISO15693、FeliCa™及ISO 18092 (NFCIP-1) 有源P2P，是接收灵敏度属同类最佳的大功率NFC/HF模拟前端，在汽车中控台可发挥着卓越的异物检测性能。ST25R3914配备ST独有的自动天线调谐功能，对环境变化具有绝佳适应性，以减少读取器、天线周边金属（比如中控台上放置的硬币或钥匙）的影响。另外，还可提供符合MISRA-C:2012标准的RF中间件，非常有助于缩短客户的车电软件开发周期。关于ST的车电用8位微控制器
车电用高性能8位微控制器STM8A系列产品群拥有各种存储容量和封装形式，并拥有高度兼容性，可根据所需性能和功能进行选择。此外，产品系列中不仅有内建数据EEPROM的产品，还有配备CAN的产品，可保证的工作温度范围高达150度，可适用于各种车电应用。
