Torex Semiconductor
2020/03/11
36V工作电压，600mA低电流消耗 扩大了降压“micro DC/DC”转换器阵容 XCL230/XCL231系列
特瑞仕半导体株式会社(日本东京都中央区 董事总经理：芝宫 孝司 第一东京证券交易所:6616) 开发了36V工作电压，600mA低电流消耗，降压“micro DC/DC”转换器XCL230/XCL231系列。

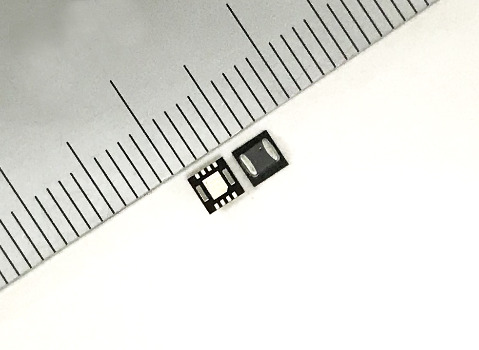

XCL230/XCL231系列是线圈与控制IC一体化的小型降压DC/DC转换器。线圈一体化设计，使得基板设计变得更加容易，并可将因元件配置或引配线导致的误动作或噪声问题控制在最低限度。输入电压范围为3.0V～36V，开关频率为1.2MHz。采用同步整流电路，实现了高效率稳定的电源。采用了小型封装DFN3030-10B (3.0mm×3.0mm，h=1.7mm)。
XCL230系列通过PWM控制固定工作频率，可降低输出纹波电压。XCL231系列，通过PWM/PFM自动转换控制，降低轻负载时的工作频率而减少损耗，实现了从轻负载到重负载整个区域内的高效率。内置了0.75V的基准电压源，可通过外接电阻在1.0V～5.0V的范围内设定输出电压。
XCL230/XCL231系列中使用的“Cool Post Type”封装，贯穿内部的铜柱将上面的电感通过低电阻连接到PCB上，即使是堆叠构造也可以实现低电阻和高散热。
软启动时间在内部设定为2.0ms，通过为EN/SS引脚连接电阻和电容，可以任意设定更长的时间。作为保护功能，内置过电流保护功能、过热关断功能，即使在短路时也能安全使用。 (新闻来源：Torex 官网)
