扩充了线圈一体降压型DC/DC转换器产品阵容 超低电流消耗150mA “micro DC/DC” XCL232系列
特瑞仕半导体株式会社（日本东京都中央区 董事总经理：芝宫 孝司 第一东京证券交易所:6616，以下简称“特瑞仕”）开发了线圈一体型DC/DC转换器的新产品XCL232 系列。
XCL232系列是采用了超低消耗电流电路以及PFM控制方式的线圈一体型降压同步整流DC/DC转换器。
超低消耗电流电路将电流消耗降低至200nA，同时采用PFM控制方式使得产品在轻负载下显著提高效率，特别是输出电流为数μA～10μA时，与传统DC/DC转换器相比，效率提高到了70％以上（图1）。该产品可对应低功耗的MCU和SoC。此外，可选择0.5V的低输出电压，适用于低电压化的SoC。
通过控制IC和线圈的一体化，外接两个小型陶瓷电容（图2），即可实现超小型、轻负载下的高效率以及低EMI。该产品的设计简便性为客户后续设计工程提供强有力的支持。
XCL232系列适用于安装面积有限以及轻负载状态下重视高效率的物联网/移动/可穿戴设备，也适用于所有重视电池驱动时间的设备。
新闻来源: Torex Semiconductor 官网
XCL232系列是采用了超低消耗电流电路以及PFM控制方式的线圈一体型降压同步整流DC/DC转换器。
超低消耗电流电路将电流消耗降低至200nA，同时采用PFM控制方式使得产品在轻负载下显著提高效率，特别是输出电流为数μA～10μA时，与传统DC/DC转换器相比，效率提高到了70％以上（图1）。该产品可对应低功耗的MCU和SoC。此外，可选择0.5V的低输出电压，适用于低电压化的SoC。
通过控制IC和线圈的一体化，外接两个小型陶瓷电容（图2），即可实现超小型、轻负载下的高效率以及低EMI。该产品的设计简便性为客户后续设计工程提供强有力的支持。
XCL232系列适用于安装面积有限以及轻负载状态下重视高效率的物联网/移动/可穿戴设备，也适用于所有重视电池驱动时间的设备。
 |
 |
 |

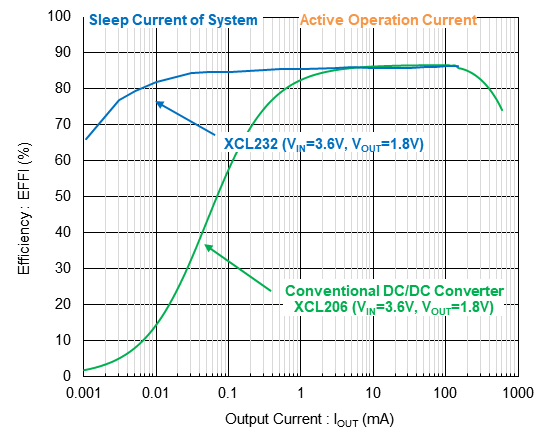

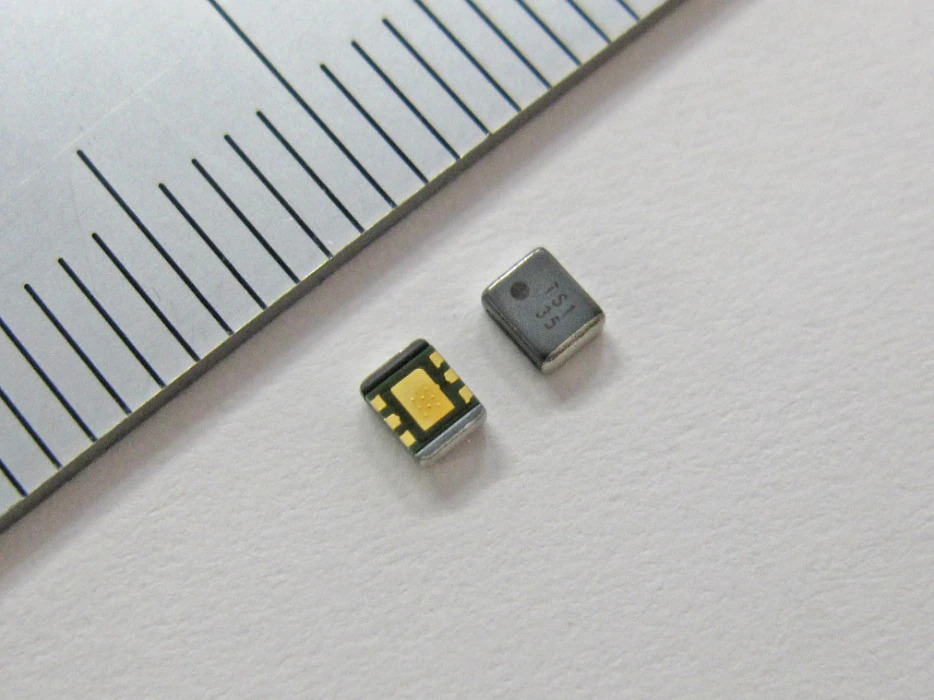

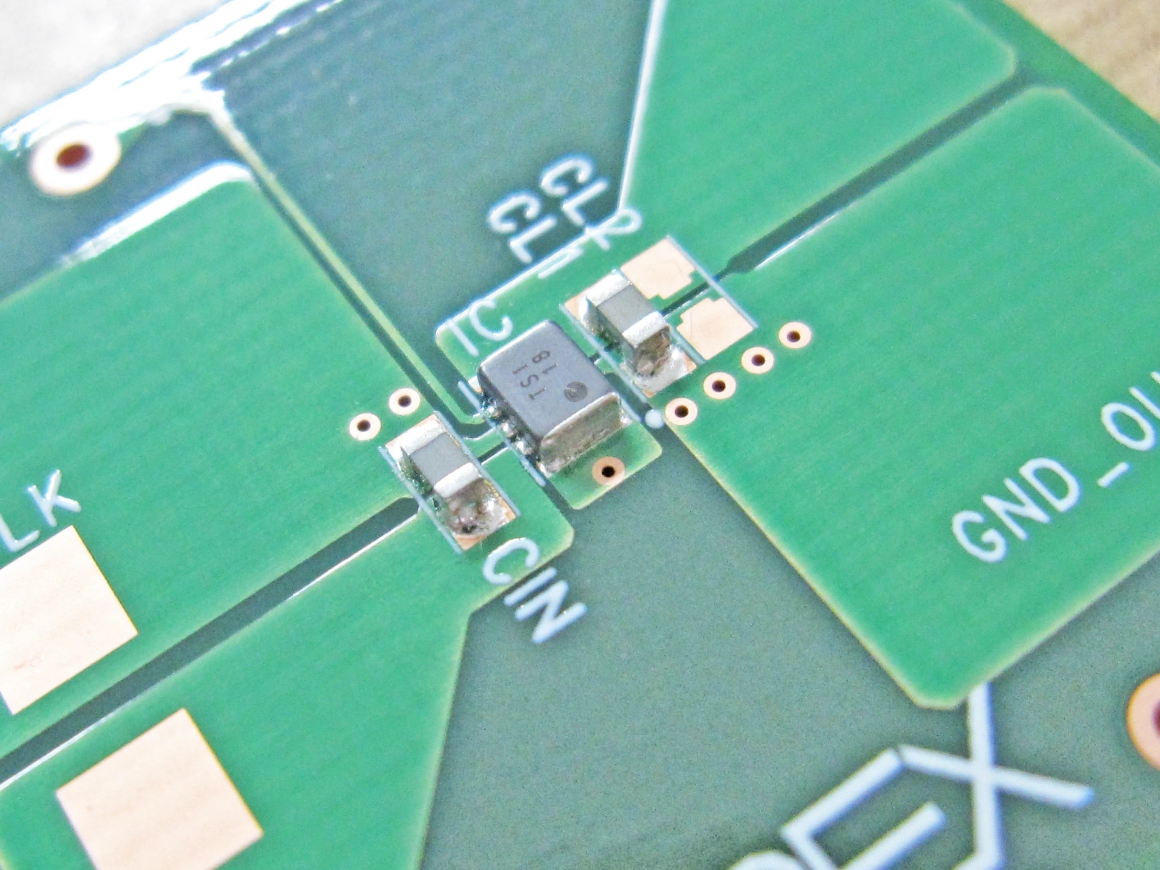

| 图1. XCL232 vs XCL206效率图 | 图2. XCL232实装电路板 | 图3. 封装「CL-2025-03」 (2.0 x 2.5 x h1.04mm) |
