2022/04/14
同时实现业界超快反向恢复时间和超低导通电阻的 600V耐压超级结 MOSFET “R60xxVNx系列”
非常有助于降低工业设备和白色家电的功耗
全球知名半导体制造商罗姆（总部位于日本京都市）的600V耐压超级结 MOSFET“PrestoMOS™”产品阵容中又新增了“R60xxVNx系列”的7款机型，新产品非常适用于电动汽车充电桩、服务器、基站等需要大功率的工业设备的电源电路、以及空调等因节能趋势而采用变频技术的白色家电的电机驱动。
近年来，随着全球电力消耗量的增加，如何有效利用电力已成为亟待解决的课题，在这种背景下，电动汽车充电桩、服务器和基站等工业设备以及空调等白色家电的效率不断提升，因此也就要求其中所用的功率半导体进一步降低功率损耗。针对这种需求，ROHM对以往的PrestoMOS™产品进行了改进，开发出具有比同等普通产品更低的导通电阻、有助于进一步降低应用产品功耗的新产品。
此次开发的新系列产品采用ROHM的新工艺实现了业界超快的反向恢复时间（trr*1），同时，与反向恢复时间存在此消彼长关系的导通电阻*2最多也可以比同等的普通产品低20%。在反向恢复时间方面，继承了PrestoMOS™系列产品已经实现的105ns（纳秒）业界超快（与TO-220FM同等封装产品相比）反向恢复时间，而且开关时的功率损耗比同等普通产品低约17%。基于这两大特点，与同等的通用产品相比，新系列可大大提高应用产品的效率。
除了上述系列之外，作为标准型600V耐压超级结 MOSFET，ROHM还开发了具有更低导通电阻的“R60xxYNx系列”，此次又新增了两款机型。客户可以根据应用需求选择合适的产品群。
＜新产品特点＞

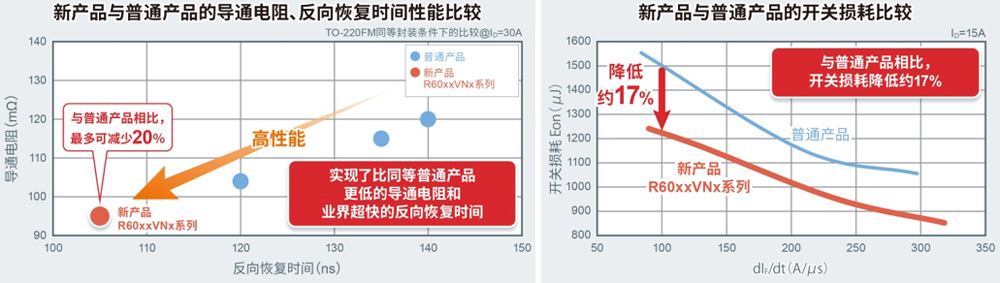

1．实现业界超快的反向恢复时间，同时实现业界超低的导通电阻
PrestoMOS™“R60xxVNx系列”通过采用ROHM新工艺降低了单位面积的导通电阻。由于与反向恢复时间之间存在权衡关系而很难同时兼顾的导通电阻，与同等普通产品相比，最多可减少20%（与TO-220FM同等封装产品相比），有助于进一步降低各种应用产品的功耗。
2．具有业界超快的反向恢复时间，开关损耗更低

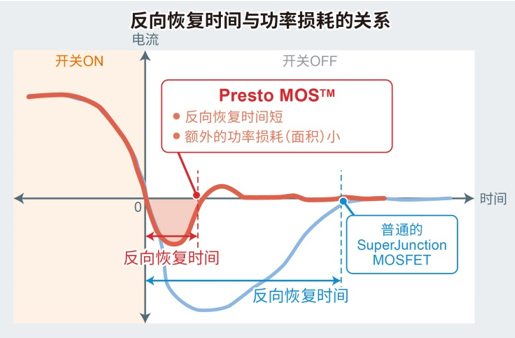

通常，当工艺向更微细的方向发展时，导通电阻等基本性能会得到改善，但与之存在此消彼长关系的反向恢复时间会变差。而ROHM的PrestoMOS™“R60xxVNx系列”采用自有的速度提升技术，实现了比同等普通产品更低的导通电阻的同时，还实现了业界超快的105ns（纳秒）反向恢复时间（与TO-220FM同等封装产品比较）。由于抑制了额外的电流量，因此与同等的普通产品相比，开关过程中的功率损耗可以降低约17%。相比之下，包括“R60xxYNx系列”在内的标准型且相同导通电阻产品的反向恢复时间约300～400ns（纳秒）。

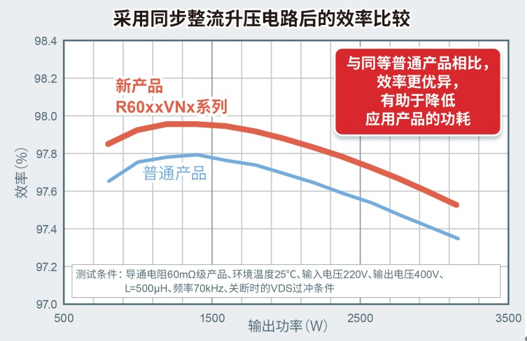

由于上述两大特点，在搭载了追求高效率的同步整流升压电路*3的评估板上，与导通电阻60mΩ级的产品进行比较时，“R60xxVNx系列”表现出比同等普通产品更出色的效率，非常有助于降低光伏逆变器和不间断电源（UPS）等应用的功耗。
＜产品阵容＞

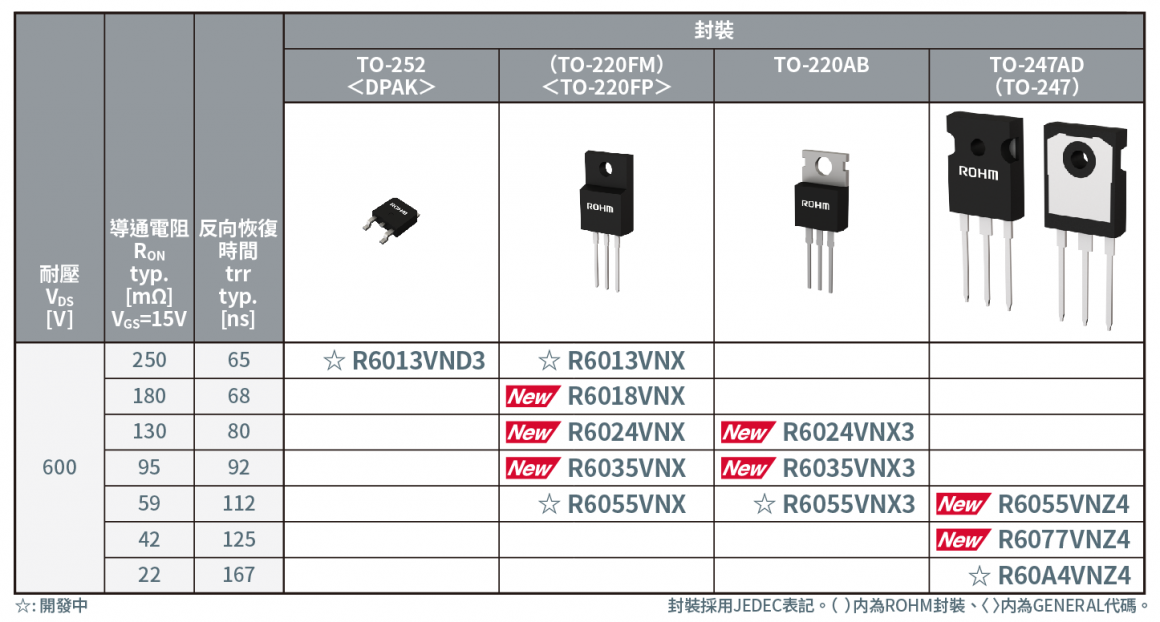

R60xxVNx系列（PrestoMOS™型）

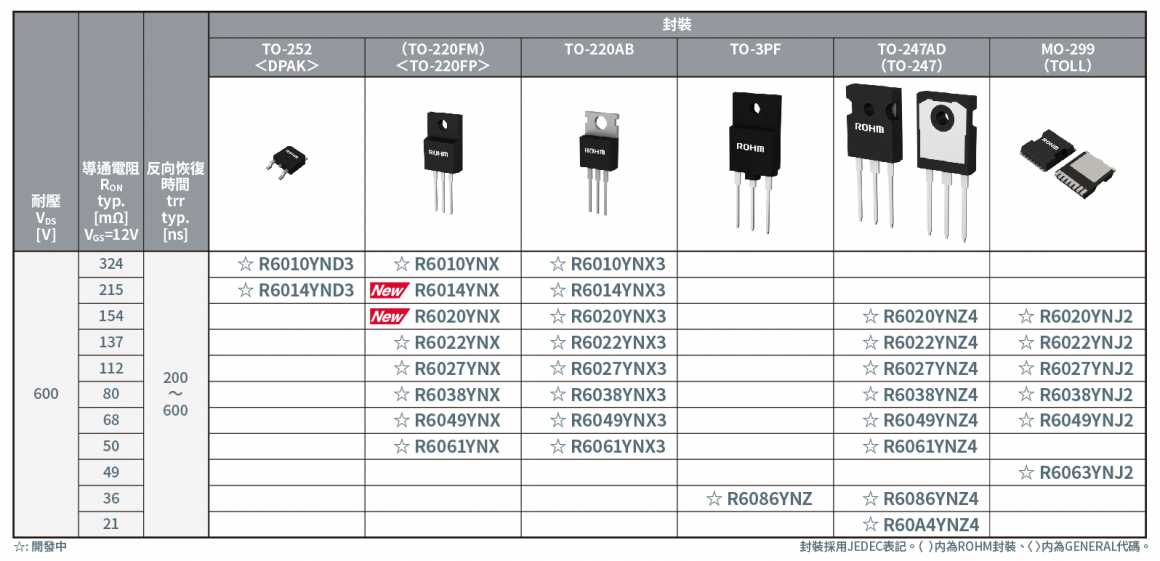

R60xxYNx系列（标准型）
＜应用示例＞
- 电动汽车充电桩、服务器、基站、光伏逆变器（功率调节器）、不间断电源（UPS）等
- 空调等白色家电
- 其他各种设备的电机驱动和电源电路等
＜什么是PrestoMOS™？＞
Presto意为“非常快”，是源于意大利语的音乐术语。
PrestoMOS™是采用了ROHM自有的Lifetime控制技术、并以业界超快的反向恢复时间（trr）著称的功率MOSFET。
PrestoMOS是ROHM Co., Ltd.的商标。
＜用語説明＞
*1) trr：反向恢复时间（Reverse Recovery Time）
内置的二极管从导通状态到完全关断状态所需的时间。该值越低，开关时的损耗越小。
*2) 导通电阻
MOSFET导通时漏极和源极之间的电阻值。该值越小，导通时的损耗（功率损耗）越少。

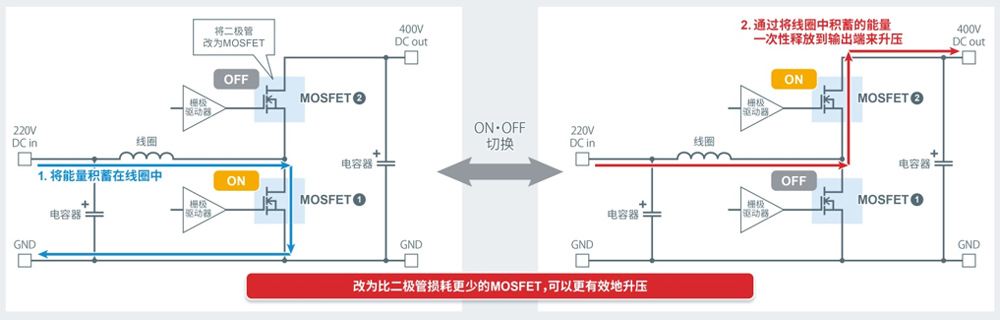

*3) 同步整流升压电路
通常，在由MOSFET和二极管组成的升压电路中，用来将二极管改为MOSFET以提升效率的电路。由于MOSFET导通电阻带来的损耗要小于二极管VF带来的功率损耗，因此这种电路的效率更高。
