2022/04/21
400nA PWM/PFM超低消耗电流 扩充了升压型DC/DC转换器产品阵容XC9145系列
特瑞仕半导体株式会社（日本东京都中央区 董事总经理：芝宫 孝司，以下简称“特瑞仕”）开发了400nA PWM/PFM超低消耗电流升压型DC/DC转换器XC9145系列。
XC9145系列的超低消耗电流电路将电流消耗降低至400nA，同时采用PWM/PFM控制方式使得产品在轻负载下显著提高效率，特别是输出电流为数μA时，与传统DC/DC转换器相比，效率得到大幅提高（图1）。VIN=2.4V、VOUT=3.3V、IOUT=10μA时的效率达到 89.9%，兼容低功耗的MCU和SoC。 无需复杂控制，也可以显著降低恒定升压工作有较大的系统待机时间的 IoT和便携式设备的功耗，贡献于延长电池使用时间。

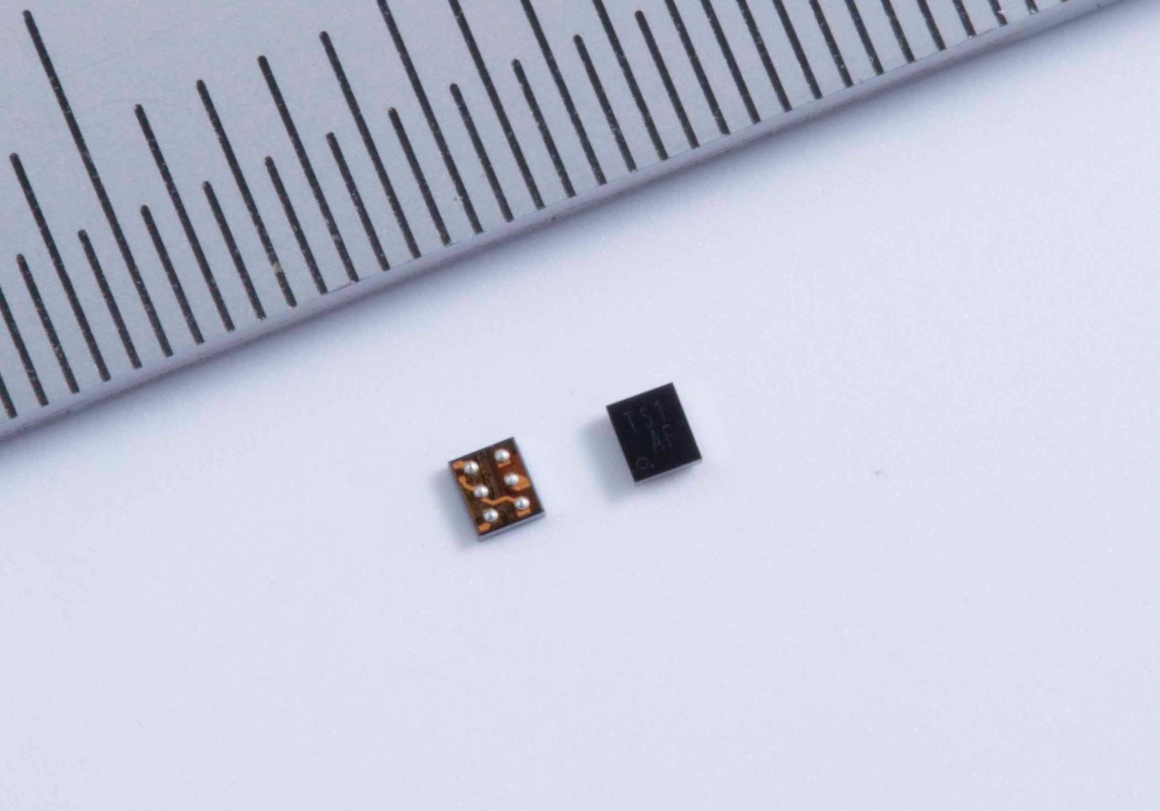

图2. 封装 WLP-6-05 (1.28 x 1.08 x h0.4mm)

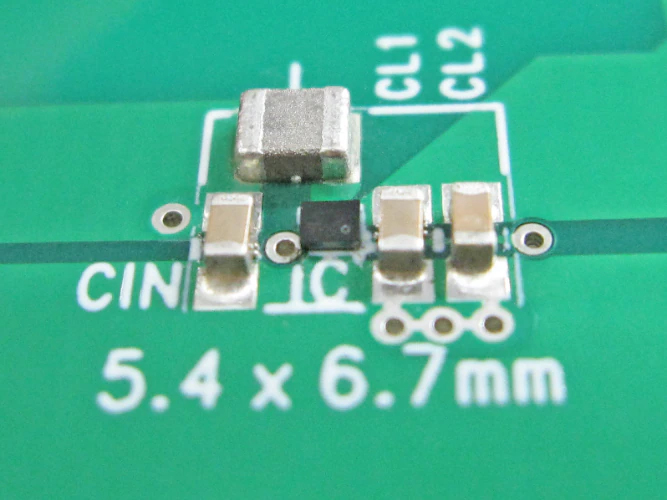

图3. XC9145实装电路板
XC9145系列的超低消耗电流电路将电流消耗降低至400nA，同时采用PWM/PFM控制方式使得产品在轻负载下显著提高效率，特别是输出电流为数μA时，与传统DC/DC转换器相比，效率得到大幅提高（图1）。VIN=2.4V、VOUT=3.3V、IOUT=10μA时的效率达到 89.9%，兼容低功耗的MCU和SoC。 无需复杂控制，也可以显著降低恒定升压工作有较大的系统待机时间的 IoT和便携式设备的功耗，贡献于延长电池使用时间。

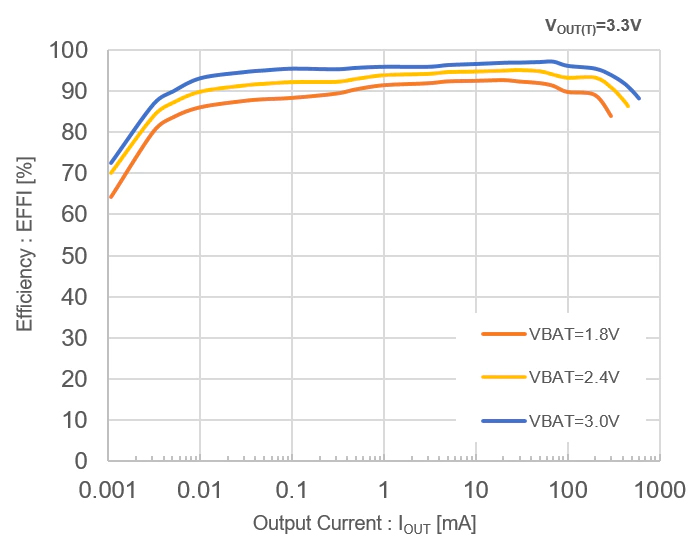

图1. XC9145效率图
采用超小型封装WLP-6-05 (1.08 x 1.28 x 0.4 mm)（图2），即使在外部安装小型线圈和陶瓷电容，也可实现5.4 x 6.7mm的超小实装面积（图3）。高待机效率可减小电池的尺寸和容量，有助于整个设备的小型化。此外，XC9145系列的工作环境温度可达+105°C，适用于要求电池寿命长的物联网/移动/可穿戴设备，也适用于要求小型及轻负载高效率要求工业设备。图2. 封装 WLP-6-05 (1.28 x 1.08 x h0.4mm)图3. XC9145实装电路板新闻来源：Torex 官网
