2018/07/09
ROHM开发业界最低 噪声CMOS运算放大器
半导体制造商ROHM（总公司：日本国京都市）针对处理微小讯号的光传感器、声纳及硬盘中使用的加速度传感器等需要高精度感测的工业装置，研发出业界顶级的低噪声CMOS*1运算放大器「LMR1802G-LB」。
「LMR1802G-LB」融合ROHM「电路设计」「电路布局」「制程」等三大先进模拟电源技术优势研发而成，是一款输入换算杂音电压密度（以下简称噪声性能）仅为市面同级产品（以下简称传统产品）的1/2左右（1kHz 时2.9nV/√Hz，10Hz 时7.8nV/√Hz），在低噪声性能上具有绝对优势，大幅提升传感器讯号检测性能的运算放大器。另外，与低噪声性能呈现冲突关系的相位边限和负载容量耐受度驱动，也分别实现了业界顶级性能（相位边限68°，负载容量耐受度500pF），是一款具备业界顶级低噪声性能，并具有卓越安定性（不易振荡，易于操作）的产品。因此即便是仅仅几µV的电压也可以准确地加以放大，有助于促进需要高精度感测的工业装置及家电的发展。
近年来，随着IoT的普及，为实现更高性能并进行高精度控制，包括行动装置在内，在汽车及工业装置中均搭载了许多传感器。传感器是将各种环境、物理变化转换为讯号的组件，需要具备高精度，同时，在节能化（省电化）的大趋势下，传感器外围电路的也朝向低电压发展。

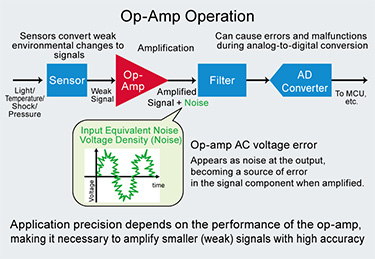

另一方面，运算放大器被配置于传感器后端，用来将传感器输出讯号放大，传感器输出多为微小的模拟讯号，为了可以传输高精度讯号，对运算放大器自身的噪声要求也越来越严苛。ROHM透过优异的模拟设计技术，并发挥垂直整合生产体制的独自优势，去年起针对车电市场研发出具超强抗噪声（抗外部噪声性能优异）性能的运算放大器，此次则针对工业装置及家电等领域，研发出业界顶级的低噪声（电子电路产生的噪声较少）运算放大器。

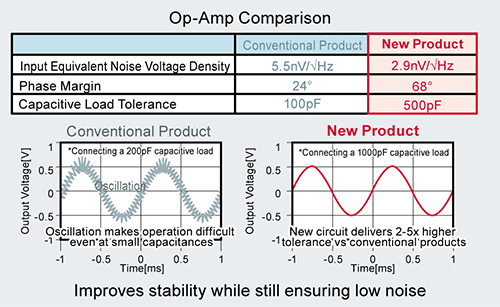

另外，过去在研发运算放大器的低噪声性能时，存在着相位边限和负载容量耐受度恶化、容易振荡等电路设计方面的课题。而ROHM在运算放大器的同相输入电压上采用了新电路设计，不仅实现了业界顶级的低噪声性能，还同时兼顾业界顶级的68°相位边限和500pF负载容量耐受度驱动。这些都让传感器的讯号检测性能有了显著提升（例如提高至传统产品的2倍等），即使是仅几µV的电压也可准确地放大，非常有助于以「高精度」为卖点的传感器装置展现出更高性能。
新产品的输入补偿电压仅为450µV（传统产品的1/4），输入偏压电流仅为0.5pA（传统产品的1/2），从减少误差的角度来看也可实现高精度的放大运算。
「LMR1802G-LB」融合ROHM「电路设计」「电路布局」「制程」等三大先进模拟电源技术优势研发而成，是一款输入换算杂音电压密度（以下简称噪声性能）仅为市面同级产品（以下简称传统产品）的1/2左右（1kHz 时2.9nV/√Hz，10Hz 时7.8nV/√Hz），在低噪声性能上具有绝对优势，大幅提升传感器讯号检测性能的运算放大器。另外，与低噪声性能呈现冲突关系的相位边限和负载容量耐受度驱动，也分别实现了业界顶级性能（相位边限68°，负载容量耐受度500pF），是一款具备业界顶级低噪声性能，并具有卓越安定性（不易振荡，易于操作）的产品。因此即便是仅仅几µV的电压也可以准确地加以放大，有助于促进需要高精度感测的工业装置及家电的发展。
近年来，随着IoT的普及，为实现更高性能并进行高精度控制，包括行动装置在内，在汽车及工业装置中均搭载了许多传感器。传感器是将各种环境、物理变化转换为讯号的组件，需要具备高精度，同时，在节能化（省电化）的大趋势下，传感器外围电路的也朝向低电压发展。
另一方面，运算放大器被配置于传感器后端，用来将传感器输出讯号放大，传感器输出多为微小的模拟讯号，为了可以传输高精度讯号，对运算放大器自身的噪声要求也越来越严苛。ROHM透过优异的模拟设计技术，并发挥垂直整合生产体制的独自优势，去年起针对车电市场研发出具超强抗噪声（抗外部噪声性能优异）性能的运算放大器，此次则针对工业装置及家电等领域，研发出业界顶级的低噪声（电子电路产生的噪声较少）运算放大器。
1．低噪声且更容易运用，具业界最高性能的低噪声CMOS运算放大器

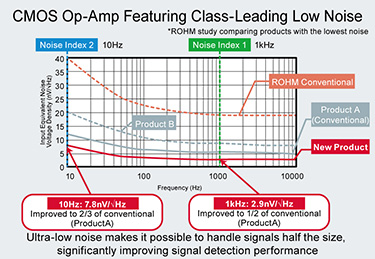

新产品作为融合ROHM的「电路设计（同相输入电压新电路）」、「电路布局（多年积累的模拟布局）」、「制程（为了低噪声而优化）」三大模拟技术优势研发而成的低噪声CMOS运算放大器，输入换算杂音电压密度在1kHz时为2.9nV/√Hz、10Hz时为7.8nV/√Hz，与传统产品相比噪声量仅为1/2左右，在低噪声性能上具有绝对优势。另外，过去在研发运算放大器的低噪声性能时，存在着相位边限和负载容量耐受度恶化、容易振荡等电路设计方面的课题。而ROHM在运算放大器的同相输入电压上采用了新电路设计，不仅实现了业界顶级的低噪声性能，还同时兼顾业界顶级的68°相位边限和500pF负载容量耐受度驱动。这些都让传感器的讯号检测性能有了显著提升（例如提高至传统产品的2倍等），即使是仅几µV的电压也可准确地放大，非常有助于以「高精度」为卖点的传感器装置展现出更高性能。

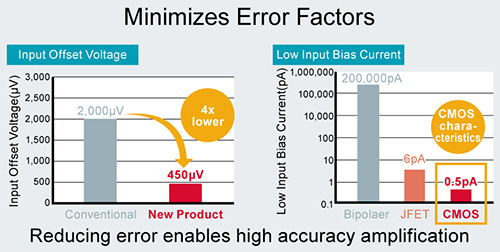

2．力求降低引发误差的输入补偿电压和输入偏压电流
运算放大器当输入电压为0V时输出电压应为0V，不过由于结构原因会产生补偿电压，进而出现误差。另外，当传感器输出的电阻较高时，如果运算放大器的输入偏压电流较大，将影响到传感器的输出电压。这两点将导致运算放大器产生误差，所以通常会要求其数值要尽量减少。新产品的输入补偿电压仅为450µV（传统产品的1/4），输入偏压电流仅为0.5pA（传统产品的1/2），从减少误差的角度来看也可实现高精度的放大运算。
