IT6152 - MIPI DSI 转 DisplayPort 1.4 / eDP
IT6152
高性能、低功耗的 MIPI 转 DisplayPort 芯片
产品概述

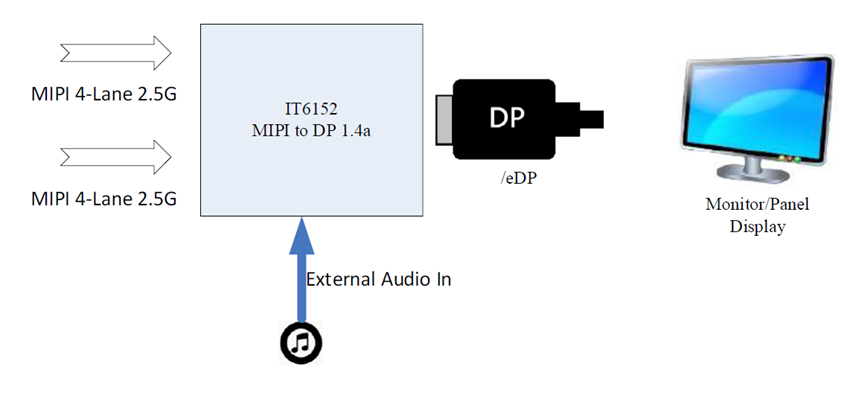

IT6152 是一款高性能、低功耗的 MIPI 转 DisplayPort 芯片，集成双路 MIPI 接收器和一路 DisplayPort 发射器，支持单路或双路 MIPI 输入，转换为 DisplayPort 1.4 或 eDP 输出。每路 MIPI 接收支持 1 / 2 / 4 通道，并支持通道调换（lane swap）及正负极性反转（PN swap），有助于提升 PCB 布线灵活性。芯片内置的 MIPI 接收器符合 D-PHY 2.0 与 DSI-2 v2.0 标准，在双路输入模式下总带宽可达 20 Gbps（单通道最高 2.5 Gbps）。支持的 MIPI DSI 视频格式包括：
- Packed-pixel stream：RGB（16/18/24/30/36 位）、YCbCr422（16/20/24 位）、YCbCr420（12 位）
- Loosely-packed-pixel stream：RGB（18 位）、YCbCr422（20 位）
支持 sync pulse 和 sync event 两种同步包类型，水平与垂直同步信号（HSync/VSync）可根据面板配置或由固件生成。芯片支持最高 36 位色深，能够稳定处理高质量的压缩与非压缩视频内容。
DisplayPort 发射端兼容 DP 1.4a 标准，支持 HDCP 1.3 / 2.3，并集成色彩空间转换与图像抖动处理功能，可优化输出图像格式。芯片还支持 VRR（可变刷新率），适用于动态画面显示场景。
音频方面，IT6152 提供最多 8 声道 I²S 输入，采样率最高可达 192 kHz、采样精度达 24 位，能够无缝对接主流音频编解码器（audio codec）进行系统集成。多通道音频默认通过多组 I²S 接口输入，也支持通过 TDM方式，仅用一组 I²S 实现 4 / 6 / 8 声道 LPCM 音频传输。芯片还支持 S/PDIF 输入，适用于最高 192 kHz 的压缩音频，以及支持 DSD（Direct Stream Digital）接口，用于 SACD 等应用场景，最多支持 8 声道 / 88.2 kHz。高比特率音频（HBR）可通过四路 I²S 或 S/PDIF 接口输入，支持最高 765 kHz 采样率，并可集成至 DisplayPort 音频流中一并输出。
IT6152 内置 MCU 和 Flash，可通过 PCSCL / PCSDA 接口进行 ISP 固件升级。无需外置 MCU 或 SPI Flash，有助于降低 BOM 成本，简化电路设计。
核心特性
- 双路 MIPI D-PHY（8 通道）输入转换至 DisplayPort 1.4，支持 4K@60Hz 输出
- 支持单路 MIPI（4 通道）搭配 DSC 实现 4K@60Hz 输出
- 兼容 eDP ASSR 与 Alternative Framing 内容保护机制
- 内置 MCU 和 Flash，支持独立初始化与控制
- 支持 VRR（可变刷新率）
- 支持 I²S / TDM / S/PDIF / DSD 多通道数字音频输入
- 支持 3D 视频输出
应用场景与已验证 SoC 平台
- 典型应用场景：平板电脑、POS 收银终端、工业计算机（IPC）、网络视频录像机（NVR）、视频会议系统等
- 已验证 SoC 平台：联发科（MediaTek）、高通（Qualcomm）、瑞芯微（Rockchip）、恩智浦（NXP）等 SoC 平台
