IT6227 - DP1.4 转 HDMI 2.1 转换器

IT6227

高度集成的 USB Type-C 与电力传输 PD 控制器，专为转接器（Dongle）应用设计

加入洽询单

产品概述

IT6227FN 是一款高度集成的 USB Type-C 与电力传输（Power Delivery，简称 PD）控制器，内置 DisplayPort 转 HDMI 转换器，专为转接器（Dongle）应用设计。

IT6227FN 内建 Type-C DFP/UFP/DRP 所需的电阻与控制逻辑，并支持“无电池（Dead Battery）”模式。在 USB PD 应用方面，IT6227FN 完整支持 PD 2.0 和 PD 3.0 协议（包括 Chunking 模式）。
集成的 DisplayPort 接收器符合 DisplayPort 1.4a 与 HDCP 1.3/2.3 规范，支持 4 通道 HBR3（High Bit Rate 3）数据传输，并兼容 DSC 1.2a 压缩技术，可支持以下分辨率规格：

VESA 格式：最高支持 WUXGA（1920x1200 @240Hz）、WQXGA（2560x1600 RB @240Hz）；
CEA 格式：最高支持 4Kx2K 4:4:4 @120Hz、8Kx4K 4:4:4 @30Hz 或 8Kx4K 4:2:0 @60Hz

此外，DP 接收器还支持 MCCS 控制与通过 AUX 通道的 CEC 隧道传输功能。
内置 HDMI 发射器为高性能 HDMI 2.1 发射器，完全符合 HDMI 2.1a 与 HDCP 1.4/2.3 标准，并向下兼容 DVI 1.0。该发射器支持最高 36 位色深（每通道 12 位），可实现高质量无压缩视频内容的稳定传输。

除支持多种视频输出格式外，该 HDMI 发射器还支持 8 通道数字音频，采样率最高可达 192kHz，采样精度最高 24 位，并支持 HBR（高比特率）音频格式。
IT6227FN 集成 MCU 和 Flash，可实现单芯片控制，无需外挂 MCU 或外部存储器，有效降低 BOM 成本并节省 PCB 板空间。

每颗 IT6227FN 出厂前均预烧录唯一 HDCP 密钥，符合 HDCP 1.3/2.3（适用于 DisplayPort，Rev.1.0）及 HDCP 1.4/2.3（适用于 HDMI）认证要求，确保高清内容的安全加密传输，用户无需另外采购 HDCP 密钥或外挂 ROM。

核心特性

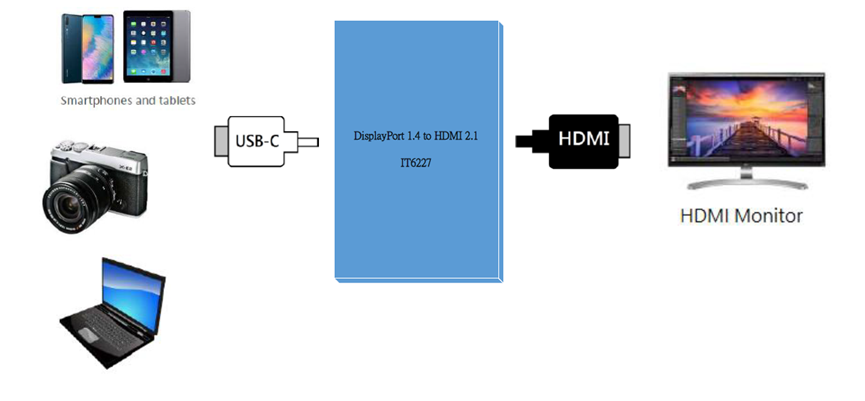

支持 USB-C ALT 模式 DisplayPort 转 HDMI 2.1 转换
支持双 Type-C 接口，兼容 PD 3.0 协议
符合 DisplayPort 1.4a 标准，支持 1.62 / 2.7 / 5.4 / 8.1 Gbps 数据速率（RBR/HBR/HBR2/HBR3）
兼容 HDMI 2.1a、HDCP 1.4/2.3 及 DVI 1.0 标准
支持 TMDS 模式下最高 6 Gbps 传输速率，分辨率支持至 4K@60Hz
支持 FRL 模式下最高 12 Gbps，分辨率支持至 4K@120Hz 4:4:4、8K@30Hz 4:4:4 或 8K@60Hz 4:2:0
集成 DSC 解码器，符合 DSC 1.2a 规范
支持通过 DSC 流传输实现 4Kx2K@240Hz 4:4:4 或 8Kx4K@60Hz 4:4:4 显示
支持 8 声道未压缩 LPCM I²S 音频，采样率范围为 32～192kHz，采样精度为 16～24 位；同时支持通过 DP 到 HDMI 直通传输的 768kHz 高比特率（HBR）非线性 PCM（NLPCM）音频。
支持音频提取，可输出至 I²S/SPDIF 数字双声道音频（采样率及 HBR 音频最高支持 768kHz）
支持 Display Adaptive Sync 转换为 HDMI 2.1 可变刷新率（VRR）
集成 MCU 和 12 路 GPIO 接口
内置 InfoBlock 架构，可与主控 SoC 进行通信
