ITE Tech. Inc.

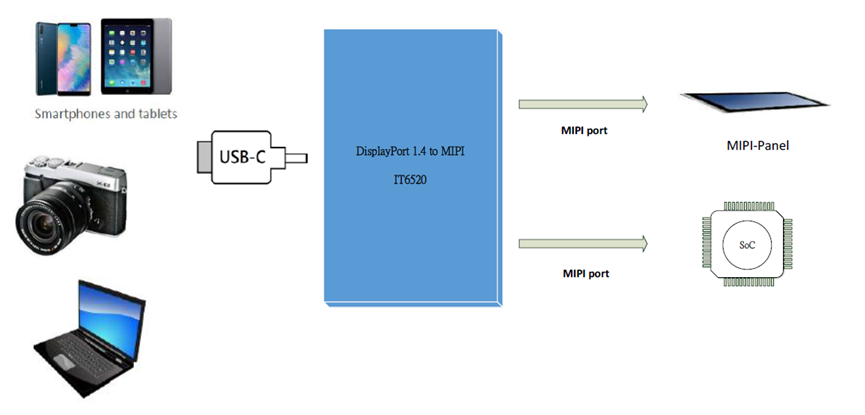

IT6520 - USB-C DP Alt 模式转 MIPI
IT6520
高度集成的 USB Type-C / PD 控制器，具备 DisplayPort 转 MIPI 功能
产品概述
IT6520FN 是一款高度集成的 USB Type-C / PD 控制器，具备 DisplayPort 转 MIPI 功能。芯片内置 Type-C DFP/UFP/DRP 所需的电阻与控制逻辑，并支持 Dead Battery Support（无电池启动）。在 USB PD 应用方面，IT6520FN 完整支持 PD2.0 与 PD3.0（包括 Chunk 模式）。
其内置的 DisplayPort 接收器完全兼容 DisplayPort 1.4a 和 HDCP 1.3 / 2.3 协议，支持 4 通道 HBR3（High Bit Rate 3）高速传输，可实现高分辨率图像输出。
内置的 MIPI 发射器为高性能双通道架构，完全符合 MIPI C-PHY V1.2 / D-PHY V1.3 及 MIPI CSI-2 V1.3 / DSI-2 V1.0 标准。支持在 DSI 模式下输出 30/24/16-bit RGB 图像信号，同时兼容 CSI 格式的 888/666/565/555/444 RGB、10b/8b YUV422 以及 YUV420_8b（Legacy）格式。此外，还支持多种扩展 CSI 格式，包括 YUV420_10b / YUV420_12b（Legacy）、YUV422 12b、8b/10b/12b YUV444 和 10b/12b RGB。
除了可输出多种视频格式外，IT6520FN 还集成了 8 通道高解析度数字音频功能，支持最高 192kHz / 24-bit 音频规格，满足高端影音应用对高保真音质的需求。
核心特性
- 支持 1 / 2 / 4 通道 DP1.4 模式，最大总带宽 32.4Gbps（每通道 8.1Gbps），可实现 4K@120Hz 超高清显示输出
- 支持双向色彩空间转换（CSC），可实现 RGB 444 与 YCbCr 444/422/420 之间灵活转换，转换系数可编程调节，提升图像处理灵活性
- 支持 DP 1.4a Adaptive Sync、自适应同步，支持 eDP 模式、DSC 直通模式及静态 HDR（高动态范围）显示
- 支持 8 通道高品质数字音频输出，支持 HBR（High Bit Rate）音频，输出规格最高可达 192kHz、24-bit
应用场景
- 平板电脑
- 便携式游戏设备
- AR / VR 可穿戴终端
- 车载信息娱乐系统（IVI）
- 视频会议终端
