IT66326 - 具备 eARC 接收功能的 2 进 1 出 HDMI2.1 切换器

IT66326

完全符合最新 HDMI 2.1a 标准，并向下兼容 HDMI 2.0 和 HDMI 1.4 标准

加入洽询单

IT66326 - 具备 eARC 接收功能的 2 进 1 出 HDMI2.1 切换器

产品概述

IT66326 是一款具备 eARC 接收功能的 HDMI 2.1 两进一出切换器，支持最高每通道 12Gbps 的信号传输速率。它完全符合最新 HDMI 2.1a 标准，并向下兼容 HDMI 2.0 和 HDMI 1.4 标准。IT66326 每通道可达 12Gbps 的传输速率，足以支持超高分辨率的影音内容，如 8K@60Hz 和 4K@144Hz 的视频格式。

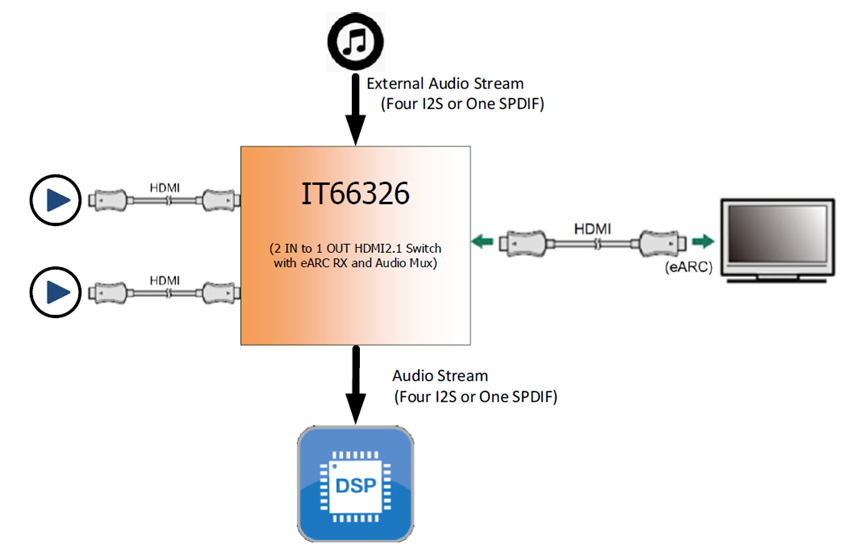

两个输入端口和一个输出端口都支持高达 48Gbps 的 HDMI 2.1 传输速率，IT66326 同时支持多种数据处理功能，包括图像色彩空间转换和音频提取／合并功能。针对 HDMI 数据流中的音频内容，IT66326 可以从输入流中提取音频，或者将外部音频合并到输出流中。
通过音频提取／合并功能，从 HDMI 接收端接收的音频流可以通过各种音频接口输出到外部音频处理器。经过处理后，新的音频内容可以重新编码为音频流，并与原始视频流合并，再由输出端口一起传送出去。

IT66326 的输出端口内建一个支持增强音频回传通道（eARC）的音频接收器，并向下兼容 HDMI 1.4 的音频回传通道（ARC）。在 eARC 模式下，其差分音频通道（DMAC）带宽可达 98.304Mbps，支持接收 8 声道 192K 或 8 声道 96K 的音频内容。
IT66326 内建 HDCP 1.4／2.3 硬件模块，可用于禁用输出端口的 HDCP 加密功能，或将 HDCP 2.3 转换为 HDCP 1.4，以便在封闭系统应用中使用。每颗 IT66326 芯片都内建符合 HDCP 1.4／2.3 标准的专用密钥，确保高质量内容的安全传输。用户无需额外购买 HDCP 密钥或 ROM。
IT66326 还提供完整的 HDMI 标准中“消费电子控制”（CEC）功能。此可选的 CEC 功能允许用户通过 HDMI 网络控制两台或多台支持 CEC 的设备。凭借 IT66326 内建的 CEC PHY，用户只需通过高级软件 API，即可轻松实现各种相关的远程控制指令。CEC 总线的相关通信协议由 CEC PHY 处理，可有效减轻 MCU 的负担。

核心特性
