IT68353 - HDMI 2.0 + USB Type-C + DP 1.4 多路切换至 HDMI 2.0 解决方案

产品概述

IT68353 是一款高度集成的单口 USB Type-C/PD 控制器，内建双路 DisplayPort 接收器和一路 HDMI 2.0 接收器，并输出至 HDMI 2.0 发送端。该芯片内建的两组 DisplayPort 接收端中，其中一组可配置为支持 USB-C 输入模式。

支持 dead battery（无电源启动）模式。在 USB PD 应用方面，IT68353 除了兼容 PD 2.0 协议外，也支持 PD 3.0 中定义的 Chunk 模式，满足多样化的电源管理需求。
内建的双路 DisplayPort 接收器符合 DisplayPort 1.4a 和 HDCP 1.3/2.3 规范。在 4-Lane HBR3（High Bit Rate 3）配置下，可支持 VESA 标准下最高 WUXGA 或 WQXGA 分辨率，亦支持 CEA 标准下最高 1080P@240Hz 或 4Kx2K@60Hz 的视频输出，并支持通过 AUX 通道传输 MCCS 控制指令。

内建的 HDMI 2.0b 接收端支持每通道 6.0 Gbps 传输速率，总带宽可达 18 Gbps，完全兼容 HDMI 1.4b / HDMI 2.0b、HDCP 1.4 / 2.3，并向下兼容 DVI 1.0 标准。
内建的 HDMI 发送端为高性能 HDMI 2.0 发射器，符合 HDMI 2.0b 与 HDCP 1.4 / 2.3 规范，同时向下兼容 DVI 1.0。支持最高 36-bit 色深（每通道 12-bit），可稳定传输高质量无压缩视频内容。音频方面，支持 8 声道数字音频，采样率最高可达 192kHz，采样精度最高 24-bit，并支持 HBR（High Bit Rate）音频传输。

核心特性

HDMI 2.0 + USB Type-C + DP 1.4 多路输入切换至 HDMI 2.0 输出
支持灵活的 1 / 2 / 4 通道 DP 1.4 配置，支持完整 32.4 Gbps 传输速率（4 通道 @ 8.1 Gbps），最高支持 4K@120Hz 分辨率
支持 RGB 4:4:4 与 YCbCr 4:4:4 / 4:2:2 / 4:2:0 色彩空间间的双向色彩空间转换（CSC），并支持可编程系数
提供 29 路可编程 GPIO 接口
内建 MCU 与 Flash 存储器
支持 8 声道数字音频（采样率最高 192kHz，精度最高 24-bit）以及 HBR 高比特率音频格式

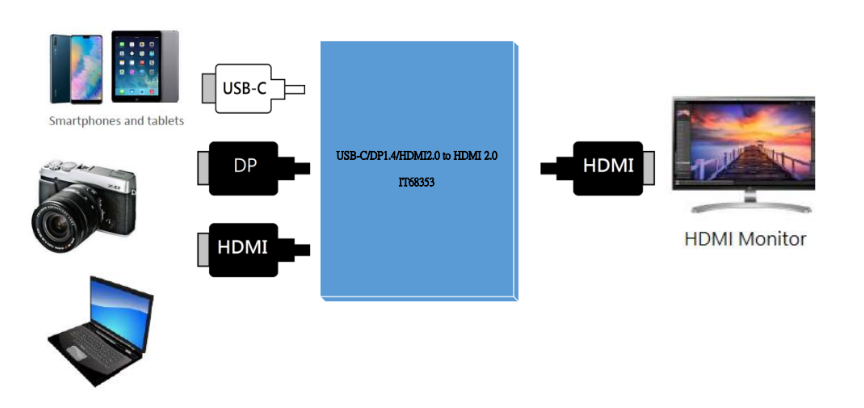

应用场景
