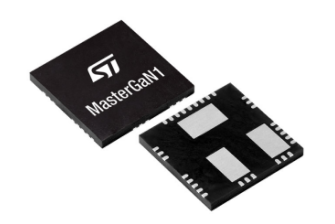

MASTERGAN1 - High power density GaN
MASTERGAN1
High power density 600V half-bridge driver with two enhancement mode GaN HEMTs
描述
MASTERGAN1是一款先进的系统级功率封装，在半桥配置中集成了栅极驱动器和两个增强模式GaN晶体管。集成功率GaN具有150 mΩ的RDS（ON）和650 V漏源击穿电压，而嵌入式栅极驱动器的高侧可由集成式自举二极管轻松提供。
MASTERGAN1在上下驱动部分均具有UVLO保护，可防止电源开关在低效率或危险条件下运行，并且互锁功能可避免交叉传导情况。
输入引脚的扩展范围可与微控制器、DSP单元或霍尔效应传感器轻松连接。
MASTERGAN1的工作温度范围为-40°C至125°C。
该器件采用紧凑型9x9 mm QFN封装。
功能
- 集成半桥栅极驱动器和高压GaN的系统级功率封装
- RDS(ON) = 150 mΩ
- IDS(MAX) = 10 A
- IDS(MAX) = 10 A
- 反向电流能力
- 零反向恢复损耗
- 低边和高边UVLO保护
- 内置自举二极管
- 互锁功能
- 关闭功能专用引脚
- 准确的内部定时匹配
- 具有滞回和下拉功能的3.3 V至15 V兼容输入
- 过热保护
- 减少物料单
- 非常紧凑且简便的布局
- 灵活快捷的设计
